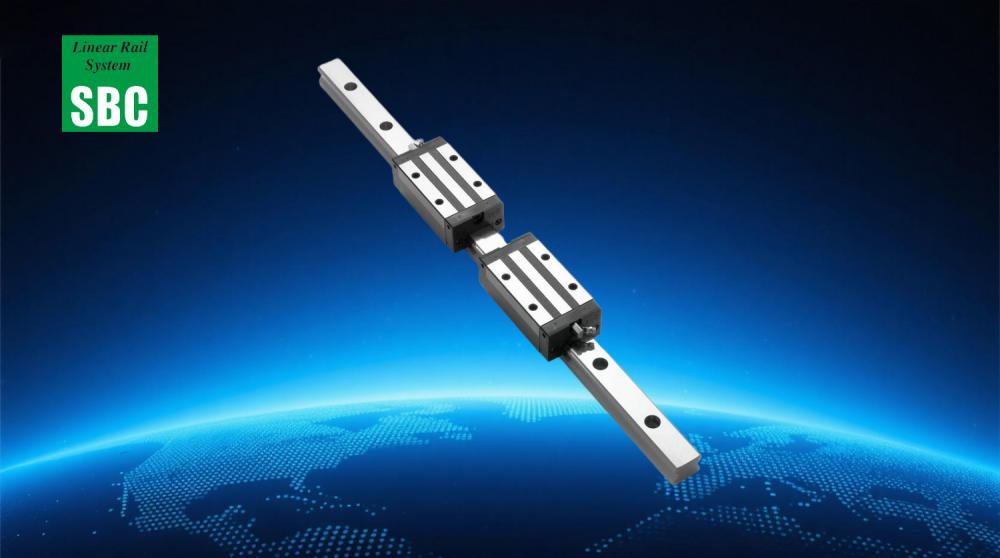

韩国SBC重载法兰型SBI15 FL滑块型号
在现代工业设备中，线性运动系统作为核心传动部件，其性能直接影响整机的运行稳定性与使用寿命。韩国SBC推出的SBI系列重载法兰型滑块，凭借其结构设计与负载能力，广泛应用于自动化设备、数控机床、搬运系统等领域。其中，SBI15 FL型号作为该系列中的中型规格产品，适用于中等负载、高刚性要求的工况环境，成为众多机械设备制造商在选型时关注的SBC滑块型号之一。
SBI15 FL属于SBI-FL系列中的标准加长型滑块，采用法兰安装结构，具有较大的安装接触面，提升了整体结构的稳定性。其设计特点在于多方向高刚性支持，能够有效应对来自各个方向的外部负载，减少运行过程中的形变与振动。该型号滑块内部采用循环滚珠结构，确保运行过程中的平稳性与低摩擦阻力，适用于需要连续往复运动的机械系统。
在材料与工艺方面，SBI15 FL滑块本体选用高强度合金钢，经过精密热处理与研磨加工，确保尺寸稳定性与耐磨性能。导轨与滑块的配合面经过超精加工，保证接触均匀，延长使用寿命。润滑方面，该型号配备标准油嘴接口，支持手动或自动润滑系统接入，便于日常维护与保养，有助于维持SBC滑块在长期运行中的性能表现。
值得一提的是，SBI15 FL型号具备良好的互换性与扩展性，可与同系列不同长度的滑块及导轨配合使用，便于设备设计中的模块化配置。同时，其标准化尺寸也方便与其他品牌同类产品进行替换或升级，减少设备改造成本。在安装过程中，法兰面上的螺纹孔位布局合理，便于使用标准工具进行紧固，提升装配效率。
韩国SBC重载法兰型SBI15 FL滑块型号
天津作为北方重要的工业城市，其制造业分布广泛，涵盖机械加工、自动化集成、包装设备等多个领域。在天津市下辖的和平区、河东区、河西区、南开区、河北区、红桥区、东丽区、西青区、津南区、北辰区、武清区、宝坻区、滨海新区、宁河区、静海区、蓟州区等地，均有大量企业从事设备研发与生产。这些区域的制造企业对SBC滑块的需求持续存在，尤其在自动化产线升级过程中，对性能稳定、结构可靠的线性导轨部件有较高依赖。SBI15 FL型号因其适中的尺寸与负载能力，常被用于中小型自动化设备中，满足本地企业的多样化应用需求。
此外，SBI15 FL滑块在环境适应性方面表现良好，可在一般工业环境下长期运行。其密封结构有效防止灰尘、切屑等异物进入滑块内部，减少滚珠循环系统的磨损。对于需要在粉尘较多或潮湿环境中运行的设备，可通过加装外部防护罩或选用带刮尘片的密封端盖来进一步提升防护等级。
在选型过程中，了解具体参数是确保匹配应用需求的关键。以下是SBI15 FL型号的详细技术数据：
参数项 数值
型号 SBI15 FL
H (mm) 24
W (mm) 47
L (mm) 63.8
E (mm) 3
L1 (mm) 38
T±1 (mm) 30
K (mm) M5
润滑口规格 M4
W1 (mm) 45.2
W2 (mm) 9
H1 (mm) 21
F (mm) 4.5
B (mm) 5.5
J (mm) 3.8
M (mm) 3.8
螺栓孔规格 M4x0.7
孔径 d (mm) ø3.5
基本动载荷 C (kN) 15
基本静载荷 Co (kN) 16
允许静力矩 Mro (kN•m) 13
允许静力矩 Mpo (kN•m) 60
允许静力矩 Myo (kN•m) 4.5
滑块质量 (kg) 0.16
导轨质量 (kg/m) 0.17
更大导轨长度 LO (mm) 3000
通过上述参数可以看出，SBI15 FL在负载能力、尺寸规格与质量控制方面均符合中型设备的设计要求。其动载荷与静载荷数值合理，适用于中等速度、中等负载的往复运动场景。同时，较低的滑块与导轨质量有助于减轻设备整体重量，优化动力系统配置。
问答环节
Q：SBI15 FL滑块适用于哪些类型的机械设备？
A：该型号常用于自动化装配线、小型数控设备、搬运机械手、包装机等需要线性导向的装置中，适用于负载适中、运行平稳性要求较高的场合。
Q：SBI15 FL与SBI15 FLS的主要区别是什么？
A：主要区别在于滑块本体长度与负载能力。SBI15 FL为加长型，滑块长度为63.8mm，基本动载荷为15kN，而SBI15 FLS为短型，长度为56.8mm，动载荷略低，适用于空间受限或负载较小的场景。
